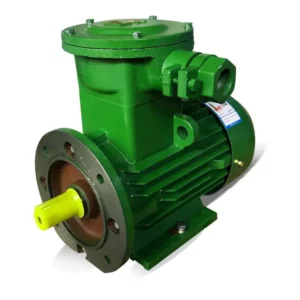

Motore asincrono trifase a velocità regolabile e frequenza variabile, antideflagrante, serie YBBP

Motore asincrono trifase a velocità regolabile a frequenza variabile antideflagrante serie YBBP

Categoria:

Condizioni d'uso del motore asincrono trifase antideflagrante serie YBBP:

  • La temperatura massima dell'aria ambiente varia a seconda della stagione ma non supera i +40℃.
  • La temperatura minima dell'aria ambiente è -15℃.
    Nota: se il motore è progettato per essere utilizzato a un'altitudine superiore a 1000 m o se la temperatura ambiente massima è superiore o inferiore a +40°C, deve essere conforme alle disposizioni della norma GB755.
  •  L'umidità relativa massima media dell'aria ambiente nel mese più umido è 90% e la temperatura minima media in questo mese non è superiore a 25℃.
  • Luoghi con miscele esplosive di gas o vapori combustibili e aria con gruppo di temperatura di innesco T1~T4.

Dati tecnici del motore asincrono trifase antideflagrante serie YBBP:

Motore asincrono antideflagrante a velocità regolabile e frequenza variabile serie YBBP
Tipo Potenza nominale Corrente nominale (A) Velocità nominale Coppia nominale Efficienza Fattore di potenza Ist/Nel Tst/Tn Temperatura massima/Tn Inerzia Jm Peso
kW 380V 400V 415V giri/min nanometro  η% cosφ volte volte volte kgm2 Kg
Velocità sincrona 3000 giri/min 50 Hz (2P)
Modello YBBP80M1-2 0,75 kW 1.81 1.72 1.66 2840 2.5 75 0.84 6 2.2 2.3 0.005 24
Modello YBBP80M2-2 1,1 kW 2.52 2.39 2.31 2840 3.7 78 0.85 6 2.2 2.3 0.0075 33
Modello YBBP90S-2 1,5 kW 3.39 3.22 3.11 2880 5 79 0.85 7.5 2.2 2.3 0.0097 37
Modello YBBP90L-2 2,2 kW 4.80 4.56 4.39 2890 7.3 81 0.86 7.5 2.2 2.3 0.0174 43
Modello YBBP100L-2 3KW 6.31 6.00 5.78 2900 9.9 83 0.87 7.5 2.2 2.3 0.0303 54
Modello YBBP112M-2 4KW 8.22 7.81 7.53 2900 13.2 85 0.87 7.5 2.2 2.3 0.0631 80
Modello YBBP132S1-2 5,5 kW 11.0 10.5 10.11 2930 17.9 86 0.88 7.5 2.2 2.3 0.0733 90
Modello YBBP132S2-2 7,5 kW 14.9 14.1 13.63 2930 24.4 87 0.88 7.5 2.2 2.3 0.0762 95
Modello YBBP160M1-2 11KW 21.5 20.4 19.7 2930 35.9 88.4 0.88 7.5 2.2 2.4 0.21 140
Modello YBBP160M2-2 15KW 28.6 27.2 26.2 2930 48.9 89.4 0.89 7.5 2.2 2.4 0.25 152
Modello YBBP160L-2 18,5 kW 35.1 33.3 32.1 2930 60.3 90 0.89 7.5 2.2 2.4 0.31 168
Modello YBBP180M-2 22KW 41.0 39.0 37.6 2940 71.5 90.5 0.9 7.5 2 2.3 0.37 220
Modello YBBP200L1-2 30KW 55.4 52.6 50.7 2950 97.1 91.4 0.9 7.5 2 2.3 0.63 290
Modello YBBP200L2-2 37KW 67.9 64.5 62.2 2950 120 92 0.9 7.5 2 2.3 0.73 305
Modello YBBP225M-2 45KW 82.1 78.0 75.2 2970 145 92.5 0.9 7.5 2 2.3 1.28 400
Modello YBBP250M-2 55KW 98.7 93.8 90.4 2970 177 93 0.91 7.5 2 2.3 1.55 460
Modello YBBP280S-2 75KW 134 127 123 2970 241 93.6 0.91 7.5 2 2.3 1.89 625
Modello YBBP280M-2 90KW 160 152 147 2970 289 93.9 0.91 7.5 2 2.3 2.02 728
Modello YBBP315S-2 110 kW 195 186 179 2970 354 94 0.91 7.5 1.8 2.2 2.26 1100
Modello YBBP315M-2 132 kW 233 222 214 2980 423 94.5 0.91 7.5 1.8 2.2 2.42 1160
Modello YBBP315L1-2 160 kW 282 268 259 2980 513 94.6 0.91 7.5 1.8 2.2 2.76 1350
Modello YBBP315L-2 185 kW 327 310 299 2980 593 94.6 0.91 7.5 1.8 2.2 3.22 1500
Modello YBBP315L2-2 200KW 352 335 323 2980 641 94.8 0.91 7.5 1.8 2.2 3.41 1600
Modello YBBP355S1-2 185 kW 327 310 299 2980 593 94.6 0.91 7.5 1.8 2.2 3.86 1690
Modello YBBP355S2-2 200KW 352 335 323 2980 641 94.8 0.91 7.5 1.8 2.2 4.82 1690
Modello YBBP355M1-2 220 kW 387 368 355 2980 705 94.8 0.91 7.5 1.6 2.2 5.46 1840
Modello YBBP355M2-2 250 kW 438 417 401 2980 801 95.2 0.91 7.5 1.6 2.2 6.22 2100
Modello YBBP355L1-2 280 kW 491 467 450 2980 897 95.2 0.91 7.5 1.6 2.2 6.54 2260
Modello YBBP355L2-2 315 kW 551 524 505 2980 1010 95.4 0.91 7.5 1.6 2.2 6.54 2290
Modello YBBP400M-2 400KW 700 665 641 2980 1273 95.4 0.91 7.5 1.5 2 8.2 3010
Modello YBBP400L-2 450 kW 788 748 721 2980 1432 95.4 0.91 7.5 1.5 2 9.3 3150
Modello YBBP450S-2 450 kW 788 748 721 2980 1432 95.4 0.91 7.5 1.5 2 10.3 3760
Modello YBBP450M-2 500KW 875 831 801 2980 1592 95.4 0.91 7.5 1.5 2 11.7 4020
Modello YBBP450L1-2 560 kW 980 931 897 2980 1782 95.4 0.91 7.5 1.5 2 15 4200
Modello YBBP450L2-2 630 kW 1103 1047 1010 2980 2005 95.4 0.91 7.5 1.5 2 18 4460
Velocità sincrona 1500 giri/min 50 Hz (4P)
Modello YBBP80M1-4 0,55 kW 1.57 1.49 1.44 1400 3.8 71 0.75 5 2.4 2.3 0.0077 24
Modello YBBP80M2-4 0,75 kW 2.03 1.93 1.86 1400 5.1 73 0.77 5 2.4 2.3 0.012 33
Modello YBBP90S-4 1,1 kW 2.85 2.71 2.61 1420 7.4 76.2 0.77 6 2.3 2.3 0.015 37
Modello YBBP90L-4 1,5 kW 3.68 3.49 3.37 1420 10.1 78.5 0.79 6 2.3 2.3 0.031 43
Modello YBBP100L1-4 2,2 kW 5.09 4.84 4.67 1440 14.6 81 0.81 6 2.3 2.4 0.039 47
Modello YBBP100L2-4 3KW 6.73 6.39 6.16 1440 19.9 82.6 0.82 6 2.3 2.4 0.059 58
Modello YBBP112M-4 4KW 8.80 8.36 8.06 1440 26.5 84.2 0.82 6 2.3 2.4 0.113 80
Modello YBBP132S-4 5,5 kW 11.6 11.0 10.6 1460 36 86 0.84 7.2 2.3 2.4 0.167 95
Modello YBBP132M-4 7,5 kW 15.4 14.6 14.1 1460 49.1 87 0.85 7.2 2.3 2.4 0.186 100
Modello YBBP160M-4 11KW 22.2 21.1 20.4 1460 72 88.4 0.85 7.2 2.2 2.4 0.36 150
Modello YBBP160L4 15KW 30.0 28.5 27.5 1460 98.1 89.4 0.85 7.2 2.2 2.4 0.42 168
Modello YBBP180M-4 18,5 kW 36.5 34.7 33.5 1470 120 90.5 0.85 7.2 2.2 2.3 0.68 220
Modello YBBP180L-4 22KW 43.1 41.0 39.5 1470 143 91.2 0.85 7.2 2.2 2.3 0.72 242
Modello YBBP200L-4 30KW 57.6 54.7 52.8 1470 195 92 0.86 7.2 2.2 2.4 0.81 335
Modello YBBP225S-4 37KW 69.9 66.4 64.0 1480 239 92.5 0.87 7.2 2.2 2.4 1.21 400
Modello YBBP225M-4 45KW 84.7 80.5 77.5 1480 290 92.8 0.87 7.2 2.2 2.4 1.85 415
Modello YBBP250M-4 55KW 103 98.1 94.6 1480 355 93 0.87 7.2 2.2 2.4 2.32 560
Modello YBBP280S-4 75KW 140 133 128 1480 484 93.8 0.87 7.2 2.2 2.4 2.86 665
Modello YBBP280M-4 90KW 167 159 153 1485 579 94.2 0.87 7.2 2.2 2.4 3.34 780
Modello YBBP315S-4 110 kW 201 191 184 1485 707 94.5 0.88 7.2 2.1 2.2 4.68 1150
Modello YBBP315M-4 132 kW 240 228 220 1485 849 94.8 0.88 7.2 2.1 2.2 4.96 1200
Modello YBBP315L1-4 160 kW 288 273 264 1485 1029 94.9 0.89 7.2 2.1 2.2 5.22 1320
Modello YBBP315L-4 185 kW 333 316 305 1485 1190 94.9 0.89 7.2 2.1 2.2 5.43 1420
Modello YBBP315L2-4 200KW 360 342 329 1485 1286 94.9 0.89 7.2 2.1 2.2 5.62 1500
Modello YBBP355S1-4 185 kW 333 316 305 1488 1187 94.9 0.89 7.2 2.1 2.2 6.45 1700
Modello YBBP355S2-4 200KW 360 342 329 1488 1284 94.9 0.89 7.2 2.1 2.2 6.56 1800
Modello YBBP355M1-4 220 kW 391 372 358 1488 1412 94.9 0.9 7.2 2.1 2.2 6.88 1830
Modello YBBP355M2-4 250 kW 443 421 406 1488 1605 95.2 0.9 7.2 2.1 2.2 7.22 1940
Modello YBBP355L1-4 280 kW 497 472 455 1488 1797 95.2 0.9 7.2 2.1 2.2 7.46 2080
Modello YBBP355L2-4 315 kW 559 531 511 1488 2022 95.2 0.9 7.2 2.1 2.2 7.68 2260
Modello YBBP400S-2 355 kW 621 590 569 2980 1130 95.4 0.91 7.5 1.5 2 6.8 2940
Modello YBBP400S-4 355 kW 630 598 576 1490 2260 95.2 0.9 7.2 1.4 2 13.9 3090
Modello YBBP400M-4 400KW 709 674 650 1490 2546 95.2 0.9 7.2 1.4 2 15 3160
Modello YBBP400L-4 450 kW 798 758 731 1490 2865 95.2 0.9 7.2 1.4 2 16.3 3290
Modello YBBP450S-4 450 kW 798 758 731 1490 2865 95.2 0.9 7.2 1.4 2 21 3910
Modello YBBP450M-4 500KW 887 842 812 1490 3183 95.2 0.9 7.2 1.4 2 24 4170
Modello YBBP450L1-4 560 kW 993 943 909 1490 3565 95.2 0.9 7.2 1.4 2 25.6 4350
Modello YBBP450L2-4 630 kW 1117 1061 1023 1490 4011 95.2 0.9 7.2 1.4 2 32.2 4670
YBBP5001-4 710 kW 1252 1190 1147 1490 4551 96.8 0.89 — — 2 40 5800
YBBP5002-4 800 kW 1411 1340 1292 1490 5128 96.8 0.89 — — 2 44 6250
YBBP5003-4 900 kW 1586 1506 1452 1490 5769 96.9 0.89 — — 2 59 6800
YBBP5004-4 1000KW 1762 1674 1613 1490 6409 96.9 0.89 — — 2 64 7350
Velocità sincrona 1000 giri/min 50 Hz (6P)
Modello YBBP80M1-6 0,37 kW 1.27 1.21 1.17 910 3.9 63 0.7 4 2.1 2.1 0.012 37
Modello YBBP80M2-6 0,55 kW 1.76 1.67 1.61 910 5.8 66 0.72 4 2.1 2.1 0.017 43
Modello YBBP90S-6 0,75 kW 2.29 2.18 2.10 940 7.6 69 0.72 4 2.1 2.1 0.02 54
Modello YBBP90L-6 1,1 kW 3.14 2.98 2.87 940 11.2 73 0.73 5 2.1 2.1 0.039 80
Modello YBBP100L-6 1,5 kW 4.00 3.80 3.66 960 14.9 75 0.76 5 2.1 2.1 0.068 90
Modello YBBP112M-6 2,2 kW 5.57 5.29 5.10 960 21.9 79 0.76 5 2.1 2.1 0.161 105
Modello YBBP132S-6 3KW 7.31 6.94 6.69 960 29.8 81 0.77 6 2.1 2.4 0.203 120
Modello YBBP132M1-6 4KW 9.62 9.14 8.81 970 39.4 81 0.78 6 2.1 2.4 0.258 136
Modello YBBP132M2-6 5,5 kW 12.9 12.3 11.8 970 54.1 83 0.78 6.5 2.1 2.4 0.234 140
Modello YBBP160M-6 7,5 kW 17.0 16.1 15.5 970 73.8 85 0.79 6.5 2.1 2.4 0.46 154
Modello YBBP160L-6 11KW 24.3 23.1 22.3 970 108 87 0.79 6.5 2.1 2.4 0.61 176
Modello YBBP180L-6 15KW 31.6 30.0 28.9 970 148 89 0.81 7 2.1 2.1 1.01 225
Modello YBBP200L1-6 18,5 kW 37.6 35.7 34.5 970 182 90 0.83 7 2.1 2.4 1.62 290
Modello YBBP200L2-6 22KW 44.5 42.3 40.7 970 217 90.5 0.83 7 2.1 2.4 1.84 315
Modello YBBP225M-6 30KW 58.2 55.3 53.3 980 292 91 0.86 7 2.1 2.4 2.43 410
Modello YBBP250M-6 37KW 71.4 67.9 65.4 980 361 91.5 0.86 7 2.1 2.4 2.68 525
Modello YBBP280S-6 45KW 86.4 82.1 79.1 980 439 92 0.86 7 2.1 2.4 3.46 635
Modello YBBP280M-6 55KW 105 99.5 95.9 980 536 92.8 0.86 7 2.1 2.2 3.97 730
Modello YBBP315S-6 75KW 142 135 130 985 727 93.5 0.86 7 2 2 4.57 1080
Modello YBBP315M-6 90KW 170 161 155 985 873 93.8 0.86 7 2 2 4.83 1140
Modello YBBP315L1-6 110 kW 207 196 189 985 1067 94 0.86 7 2 2 5.32 1310
Modello YBBP315L2-6 132 kW 245 232 224 985 1280 94.2 0.87 7 2 2 5.95 1400
Modello YBBP355S-6 160 kW 293 279 269 985 1551 94.2 0.88 7 1.9 2 7.32 1650
Modello YBBP355M1-6 185 kW 339 322 310 985 1794 94.2 0.88 7 1.9 2 7.89 1760
Modello YBBP355M2-6 200KW 365 347 335 985 1939 94.5 0.88 7 1.9 2 8.17 1970
Modello YBBP355L1-6 220 kW 402 382 368 985 2133 94.5 0.88 7 1.9 2 8.25 2140
Modello YBBP355L2-6 250 kW 457 434 418 985 2424 94.5 0.88 7 1.9 2 8.36 2250
Modello YBBP400S-6 280 kW 509 483 466 990 2674 95 0.88 7 1.3 2 20 2930
Modello YBBP400M-6 315 kW 572 544 524 990 3008 95 0.88 7 1.3 2 24 3220
Modello YBBP400L-6 355 kW 645 613 591 990 3390 95 0.88 7 1.3 2 25 3320
Modello YBBP450S-6 355 kW 645 613 591 990 3390 95 0.88 7 1.3 2 26 3490
Modello YBBP450M-6 400KW 727 691 666 990 3820 95 0.88 7 1.3 2 29 3700
Modello YBBP450L1-6 450 kW 818 777 749 990 4297 95 0.88 7 1.3 2 32 3880
Modello YBBP450L2-6 500KW 909 863 832 990 4775 95 0.88 7 1.3 2 35 4160
Modello YBBP450L3-6 560 kW 1018 967 932 990 5347 95 0.88 7 1.3 2 37 4450
Numero di modello: YBBP5001-6 630 kW 1167 1109 1069 990 6077 96.5 0.85 — — 2 40 5860
Numero di modello: YBBP5002-6 710 kW 1315 1249 1204 990 6849 96.5 0.85 — — 2 43 6050
YBBP5003-6 800 kW 1479 1405 1354 990 7717 96.7 0.85 — — 2 47 6780
Numero di modello: YBBP5004-6 900 kW 1664 1580 1523 990 8682 96.7 0.85 — — 2 51 7250
Velocità sincrona 750 giri/min 50 Hz (8P)
Modello YBBP80M1-8 0,18 kW 0.87 0.83 0.80 710 2.4 53 0.59 3.3 1.9 1.9 0.016 35
Modello YBBP80M2-8 0,25 kW 1.13 1.08 1.04 710 3.4 55 0.61 3.3 1.9 1.9 0.023 41
Modello YBBP90S-8 0,37 kW 1.44 1.37 1.32 710 5 63 0.62 4 1.8 2 0.0097 54
Modello YBBP90L-8 0,55 kW 2.07 1.97 1.90 710 7.4 64 0.63 4 1.8 2 0.0174 80
Modello YBBP100L1-8 0,75 kW 2.36 2.24 2.16 710 10.1 71 0.68 4 1.8 2 0.0174 90
Modello YBBP100L2-8 1,1 kW 3.32 3.15 3.04 710 14.8 73 0.69 4 1.8 2 0.0303 105
Modello YBBP112M-8 1,5 kW 4.16 3.95 3.81 710 20.2 75 0.73 4 1.8 2 0.0631 120
Modello YBBP132S-8 2,2 kW 5.80 5.51 5.31 710 29.6 79 0.73 5.5 1.8 2.2 0.0733 125
Modello YBBP132M-8 3KW 7.71 7.32 7.06 710 40.4 81 0.73 5.5 1.8 2.2 0.0764 125
Modello YBBP160M1-8 4KW 10.3 9.76 9.41 720 53.1 81 0.73 6 1.9 2.2 0.32 138
Modello YBBP160M2-8 5,5 kW 13.4 12.8 12.3 720 73 83 0.75 6 1.9 2.2 0.46 144
Modello YBBP160L-8 7,5 kW 17.6 16.8 16.2 720 99.5 85 0.76 6 1.9 2.2 0.61 175
Modello YBBP180L-8 11KW 25.3 24.0 23.1 730 144 87 0.76 6 1.9 2.2 1.06 225
Modello YBBP200L-8 15KW 33.7 32.0 30.9 730 196 89 0.76 6.5 1.9 2.2 1.6 315
Modello YBBP225S-8 18,5 kW 40.0 38.0 36.7 730 242 90 0.78 6.5 1.9 2.2 2.28 375
Modello YBBP225M-8 22KW 47.4 45.0 43.4 730 288 90.5 0.78 6.5 1.9 2.2 2.74 395
Modello YBBP250M-8 30KW 63.4 60.2 58.1 730 393 91 0.79 6.5 1.9 2 3.67 530
Modello YBBP280S-8 37KW 77.8 73.9 71.2 740 478 91.5 0.79 6.5 1.8 2 5.16 605
Modello YBBP280M-8 45KW 94.1 89.4 86.1 740 581 92 0.79 6.5 1.8 2 5.82 700
Modello YBBP315S-8 55KW 111 106 102 740 710 92.8 0.81 6.5 1.8 2 6.74 920
Modello YBBP315M-8 75KW 150 143 138 740 968 93.5 0.81 6.5 1.8 2 7.35 1100
Modello YBBP315L1-8 90KW 180 171 165 740 1162 93.8 0.81 6.5 1.8 2 8.79 1120
Modello YBBP315L2-8 110 kW 220 209 201 740 1420 94 0.81 6.5 1.8 2 9.18 1300
Modello YBBP355S-8 132 kW 263 250 241 740 1704 94.2 0.81 6.5 1.8 2 10.19 1640
Modello YBBP355M-8 160 kW 319 303 292 740 2065 94.2 0.81 6.5 1.8 2 11.24 1820
Modello YBBP355L1-8 185 kW 368 350 337 740 2388 94.2 0.81 6.5 1.8 2 12.48 2100
Modello YBBP355L2-8 200KW 397 377 364 740 2581 94.5 0.81 6.5 1.2 2 13.56 2200
Modello YBBP400S-8 220 kW 430 409 394 745 2801 94.8 0.82 6.5 1.2 2 18.6 3150
Modello YBBP400M-8 250 kW 489 464 447 745 3183 94.8 0.82 6.5 1.2 2 19.6 3250
Modello YBBP400L-8 280 kW 547 520 501 745 3565 94.8 0.82 6.5 1.2 2 21.5 3420
Modello YBBP450S-8 315 kW 614 584 563 745 4011 95 0.82 6.5 1.2 2 32.8 3750
Modello YBBP450M-8 355 kW 692 658 634 745 4520 95 0.82 6.5 1.2 2 36 3920
Modello YBBP450L-8 400KW 780 741 714 745 5093 95 0.82 6.5 1.2 2 40.9 4160
YBBP5001-8 450 kW 879 835 805 745 5769 96 0.81 — — 2 68.9 5680
Numero di modello: YBBP5002-8 500KW 977 928 895 745 6409 96 0.81 — — 2 74.2 6360
YBBP5003-8 560 kW 1093 1038 1001 745 7179 96.1 0.81 — — 2 80.1 6680
YBBP5004-8 630 kW 1213 1153 1111 745 8076 96.2 0.82 — — 2 89.3 7150
Velocità sincrona 600 giri/min 50 Hz (10P)
Modello YBBP250M1-10 18,5 kW 41.7 39.7 38.2 585 302 91 0.74 6 1.8 2 2.68 380
Modello YBBP250M2-10 22KW 49.6 47.2 45.5 585 359 91 0.74 6 1.8 2 3.74 545
Modello YBBP280S-10 30KW 67.7 64.3 62.0 585 490 91 0.74 6 1.5 2 5.63 625
Modello YBBP280M-10 37KW 83.5 79.3 76.4 585 604 91 0.74 6 1.5 2 6.06 720
Modello YBBP315S-10 45KW 99.6 94.7 91.2 585 735 91.5 0.75 6 1.2 2 7.32 1110
Modello YBBP315M-10 55KW 121 115 111 585 898 92 0.75 6 1.2 2 7.68 1150
Modello YBBP315L1-10 75KW 162 154 148 585 1224 92.5 0.76 6 1.2 2 8.85 1300
Modello YBBP315L2-10 90KW 191 181 175 585 1469 93 0.77 6 1.2 2 9.68 1640
Modello YBBP355S-10 90KW 191 181 175 585 1469 93 0.77 6 1.2 2 10.36 1820
Modello YBBP355M1-10 110 kW 230 219 211 585 1796 93 0.78 6.5 1.2 2 11.31 2100
Modello YBBP355M2-10 132 kW 275 261 252 585 2155 93.5 0.78 6.5 1.2 2 12.23 2200
Modello YBBP355L1-10 160 kW 333 317 305 585 2612 93.5 0.78 6.5 1.2 2 13.56 2260
Modello YBBP355L2-10 185 kW 372 353 340 585 3020 94.5 0.8 6.5 1.2 2 14.56 2300
Modello YBBP400S-10 200KW 402 382 368 595 3183 94.5 0.8 6.5 1.2 2 18.4 3150
Modello YBBP400M-10 220 kW 442 420 405 595 3501 94.5 0.8 6.5 1.2 2 23.4 3260
Modello YBBP400L-10 250 kW 496 471 454 595 3979 94.5 0.81 6.5 1.2 2 25.9 3470
Modello YBBP450S-10 250 kW 496 471 454 595 3979 94.5 0.81 6.5 1.2 2 44.3 3810
Modello YBBP450M-10 280 kW 553 525 506 595 4456 95 0.81 6.5 1.2 2 47.7 3970
Modello YBBP450L1-10 315 kW 622 591 570 595 5013 95 0.81 6.5 1.2 2 47.7 3980
Modello YBBP450L2-10 355 kW 701 666 642 595 5650 95 0.81 6.5 1.2 2 53.1 4120
YBBP5001-10 400KW 800 760 732 595 6420 95 0.8 — — 2 76.8 5460
YBBP5002-10 450 kW 900 855 824 595 7223 95 0.8 — — 2 84.6 6120
YBBP5003-10 500KW 997 948 913 595 8025 95.2 0.8 — — 2 92.7 6680
Velocità sincrona 500 giri/min 50 Hz (12P)
Modello YBBP250M-12 18,5 kW 44.4 42.2 40.6 490 361 90.5 0.7 5.5 1.5 2 3.88 530
Modello YBBP280S-12 22KW 52.8 50.1 48.3 490 429 90.5 0.7 5.5 1.5 2 5.79 620
Modello YBBP280M-12 30KW 72.0 68.4 65.9 490 585 90.5 0.7 5.5 1.5 2 6.24 730
Modello YBBP315S-12 37KW 83.7 79.5 76.6 490 721 92 0.73 6.5 1.2 2 6.94 970
Modello YBBP315M-12 45KW 102 96.7 93.2 490 877 92 0.73 6.5 1.2 2 7.65 1150
Modello YBBP315L1-12 55KW 124 118 114 490 1072 92 0.73 6.5 1.2 2 9.12 1170
Modello YBBP315L2-12 75KW 167 159 153 490 1462 93.5 0.73 6.5 1.2 2 9.48 1350
Modello YBBP355S-12 75KW 167 159 153 490 1462 93.5 0.73 6.5 1.2 2 10.19 1720
Modello YBBP355M1-12 90KW 200 190 183 490 1754 93.5 0.73 6.5 1.2 2 11.54 1900
Modello YBBP355M2-12 110 kW 245 233 224 490 2144 93.5 0.73 6.5 1.2 2 12.78 2180
Modello YBBP355L1-12 132 kW 286 272 262 490 2573 93.5 0.75 6.5 1.2 2 13.96 2280
Modello YBBP355L2-12 160 kW 345 328 316 490 3118 94 0.75 6.5 1.2 2 14.93 2340
Modello YBBP400S-12 185 kW 383 364 351 495 3533 94 0.78 6.5 1.2 2 20.2 1950
Modello YBBP400M-12 200KW 414 394 379 495 3820 94 0.78 6.5 1.2 2 23.5 2120
Modello YBBP400L-12 220 kW 439 417 402 495 4202 94 0.81 6.5 1.2 2 27.2 2200
Modello YBBP450S-12 220 kW 439 417 402 495 4202 94 0.81 6.5 1.2 2 38.3 3960
Modello YBBP450M-12 250 kW 496 471 454 495 4775 94.5 0.81 6.5 1.2 2 44.4 4120
Modello YBBP450L-12 280 kW 556 528 509 495 5347 94.5 0.81 6.5 1.2 2 51.1 4260
YBBP5001-12 315 kW 649 616 594 495 6077 94.6 0.78 — — 2 2.32 5580
YBBP5002-12 355 kW 729 693 668 495 6849 94.8 0.78 — — 2 2.86 6320
Numero di modello: YBBP5003-12 400KW 811 770 742 495 7717 94.9 0.79 — — 2 3.34 6860
Velocità sincrona 425 giri/min 50 Hz (14P)
Modello YBBP315S-14 30KW 70.8 67.2 64.8 423 677 92 0.7 6.5 1.2 2 7.65 970
Modello YBBP315M-14 37KW 87.3 82.9 79.9 423 835 92 0.7 6.5 1.2 2 9.12 1150
Modello YBBP315L1-14 45KW 106 101 97.2 423 1016 92 0.7 6.5 1.2 2 9.48 1170
Modello YBBP315L2-14 55KW 130 123 119 423 1242 92 0.7 6.5 1.2 2 10.19 1350
Modello YBBP355S-14 75KW 172 163 158 423 1693 92 0.72 6.5 1.2 2 11.54 1720
Modello YBBP355M1-14 90KW 205 195 188 423 2032 92.5 0.72 6.5 1.2 2 12.78 1900
Modello YBBP355M2-14 110 kW 251 238 230 423 2484 92.5 0.72 6.5 1.2 2 13.96 2180
Modello YBBP355L-14 132 kW 298 283 273 423 2980 93.5 0.72 6.5 1.2 2 14.93 2280
Modello YBBP400S-14 160 kW 351 334 322 422 3561 93.5 0.74 6.5 1.2 2 18.9 1960
Modello YBBP400M-14 185 kW 404 384 370 422 4118 94 0.74 6.5 1.2 2 23.2 2080
Modello YBBP400L-14 200KW 414 394 379 422 4452 94 0.78 6.5 1.2 2 27.8 2230
Modello YBBP450S-14 200KW 414 394 379 422 4452 94 0.78 6.5 1.2 2 38.3 3760
Modello YBBP450M-14 220 kW 456 433 417 422 4897 94 0.78 6.5 1.2 2 44.4 3820
Modello YBBP450L-14 250 kW 518 492 474 422 5565 94 0.78 6.5 1.2 2 51.1 4160
YBBP5001-14 280 kW 610 580 559 422 6337 94.2 0.74 — — 2 6.56 5460
YBBP5002-14 315 kW 687 652 629 422 7129 94.2 0.74 — — 2 6.88 6310
YBBP5003-14 355 kW 773 734 708 422 8034 94.3 0.74 — — 2 74.3 6760
Velocità sincrona 375 giri/min 50 Hz (16P)
Modello YBBP315S-16 22KW 55.8 53.0 51.1 368 571 90.7 0.66 6.5 1.2 2 8.65 920
Modello YBBP315M-16 30KW 76.1 72.3 69.7 368 779 90.7 0.66 6.5 1.2 2 9.92 1100
Modello YBBP315L1-16 37KW 93.5 88.8 85.6 368 960 91.1 0.66 6.5 1.2 2 10.48 1120
Modello YBBP315L2-16 45KW 114 108 104 368 1168 91.1 0.66 6.5 1.2 2 11.19 1300
Modello YBBP355S-16 55KW 138 131 127 368 1427 91.5 0.66 6.5 1.2 2 12.54 1640
Modello YBBP355M1-16 75KW 186 177 170 368 1946 91.5 0.67 6.5 1.2 2 13.78 1820
Modello YBBP355M2-16 90KW 221 210 202 368 2336 92.5 0.67 6.5 1.2 2 14.96 2100
Modello YBBP355L-16 110 kW 266 252 243 368 2855 92.5 0.68 6.5 1.2 2 15.63 2200
Modello YBBP400S-16 132 kW 317 301 290 370 3361 93 0.68 6.5 1.2 2 82.6 1980
Modello YBBP400M-16 160 kW 373 355 342 370 4074 93 0.7 6.5 1.2 2 90.8 2100
Modello YBBP400L-16 185 kW 432 410 395 370 4711 93 0.7 6.5 1.2 2 29.3 2260
Modello YBBP450S-16 185 kW 432 410 395 370 4711 93 0.7 6.5 1.2 2 38.3 3860
Modello YBBP450M-16 200KW 467 443 427 370 5093 93 0.7 6.5 1.2 2 44.4 3990
Modello YBBP450L-16 220 kW 513 488 470 370 5602 93 0.7 6.5 1.2 2 51.1 4120
YBBP5001-16 250 kW 574 545 526 370 6453 93.2 0.71 — — 2 78.8 5980
Numero di modello: YBBP5002-16 280 kW 641 609 587 370 7227 93.5 0.71 — — 2 86.6 6220
Numero di modello: YBBP5003-16 315 kW 719 683 658 370 8130 93.8 0.71 — — 2 94.7 6460

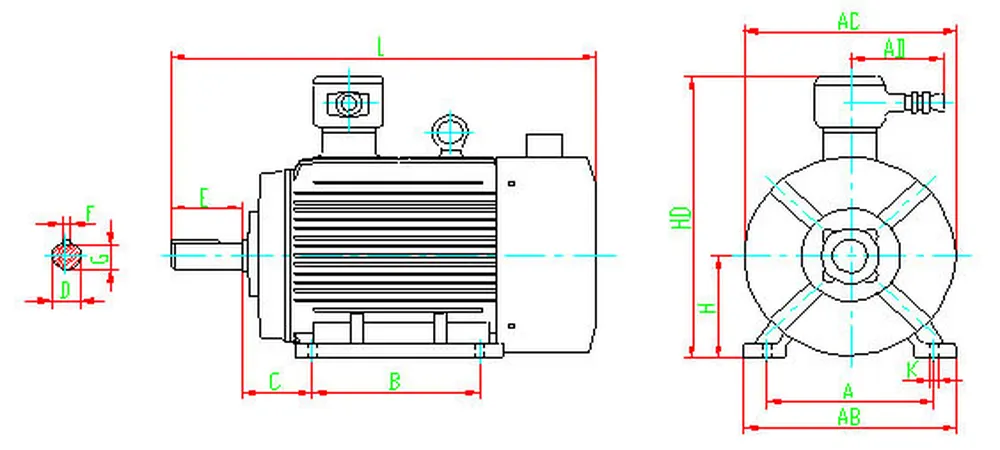

Dimensioni di installazione del motore asincrono trifase antideflagrante serie YBBP:

YBBP-Series-Explosion-Proof-Three-Phase-Asynchronous-Installation-Dimension

Dimensioni della cornice Poli Dimensioni di montaggio (mm) Dimensione del contorno (mm)
H UN B C D E F G E A.B. Corrente alternata A.D Alta definizione L
80 milioni 2,4,6,8 80 125 100 50 19 40 6 15.5 10 165 165 180 320 440
Anni '90 90 140 100 56 24 50 8 20 10 180 180 180 350 490
90L 90 140 125 56 24 50 8 20 10 180 180 180 350 515
100L 100 160 140 63 28 60 8 24 12 205 205 180 400 560
112 milioni 112 190 140 70 28 60 8 24 12 250 230 200 420 560
132S 132 216 140 89 38 80 10 33 12 280 270 200 450 600
132 milioni 132 216 178 89 38 80 10 33 12 280 270 200 450 630
160 milioni 160 254 210 108 42 110 12 37 14.5 330 325 220 520 780
160 litri 160 254 254 108 42 110 12 37 14.5 330 325 220 520 820
180 milioni 180 279 241 121 48 110 14 42.5 14.5 355 360 220 550 895
180 litri 180 279 279 121 48 110 14 42.5 14.5 355 360 220 550 915
200L 200 318 305 133 55 110 16 49 18.5 390 400 250 645 970
225S 4,8 225 356 286 149 60 140 18 53 18.5 440 450 250 710 1025
225 milioni 2 225 356 311 149 55 110 16 49 18.5 440 450 250 710 1035
225 milioni 4,6,8 225 356 311 149 60 140 18 53 18.5 440 450 250 710 1055
250 milioni 2 250 406 349 168 60 140 18 53 24 495 500 300 730 1085
250 milioni 4,6,8 250 406 349 168 65 140 18 58 24 495 500 300 730 1085
Anni 280 2 280 457 368 190 65 140 18 58 24 545 560 300 810 1210
Anni 280 4,6,8 280 457 368 190 75 140 20 67.5 24 545 560 300 810 1210
280 milioni 2 280 457 419 190 65 140 18 58 24 545 560 300 810 1275
280 milioni 4,6,8 280 457 419 190 75 140 20 67.5 24 545 560 300 810 1275
315S 2 315 508 406 216 65 140 18 58 28 640 630 400 1020 1270
315S 4,6,8,10 315 508 406 216 80 170 22 71 28 640 630 400 1020 1350
315 milioni 2 315 508 457 216 65 140 18 58 28 640 630 400 1020 1390
315 milioni 4,6,8,10 315 508 457 216 80 170 22 71 28 640 630 400 1020 1470
315L 2 315 508 508 216 65 140 18 58 28 640 630 400 1020 1390
315L 4,6,8,10 315 508 508 216 80 170 22 71 28 640 630 400 1020 1470
355S 2 610 500 254 75 140 20 67.5 28 745 750 500 1100 1570
355S 4,6,8,10 610 500 254 95 170 25 86 28 745 750 500 1100 1630
355 milioni 2 610 560 254 75 140 20 67.5 28 745 750 500 1100 1650
355 milioni 4,6,8,10 610 560 254 95 170 25 86 28 745 750 500 1100 1710
355L 2 610 630 254 75 140 20 67.5 28 745 750 500 1100 1800
355L 4,6,8,10 610 630 254 95 170 25 86 28 745 750 500 1100 1820
Nota: 1. Il disegno è di tipo B3 con telaio ma senza flangia.
2.H80-90 non hanno bulloni di sollevamento.

Caratteristiche strutturali del motore asincrono trifase antideflagrante serie YBBP

Il motore asincrono trifase antideflagrante della serie YBBP è progettato per l'uso in ambienti pericolosi in cui la presenza di gas, vapori o polvere infiammabili può rappresentare un rischio. È costruito per fornire un funzionamento affidabile e sicuro in settori quali petrolio, chimica e mineraria. Di seguito sono riportate le principali caratteristiche strutturali del motore della serie YBBP:

  1. Custodia antideflagrante: Il motore è dotato di un robusto involucro antideflagrante progettato per impedire l'accensione di gas o polveri infiammabili nell'ambiente circostante. L'involucro è realizzato con materiali ad alta resistenza in grado di resistere a esplosioni interne e impedire la fuoriuscita di scintille.
  2. Elevati standard di sicurezza: Costruito in conformità con gli standard internazionali antideflagranti (come IECEx e ATEX), il motore è certificato per l'uso in aree Zona 1 e Zona 2 dove possono essere presenti atmosfere esplosive.
  3. Sistema di raffreddamento: Il motore è in genere dotato di un sistema di raffreddamento avanzato per mantenere temperature di esercizio ottimali. Questo sistema assicura un'efficiente dissipazione del calore, impedendo il surriscaldamento anche in condizioni difficili.
  4. Alloggiamento motore: L'alloggiamento è realizzato in ghisa ad alta resistenza o lega di alluminio, che garantisce sia durevolezza che resistenza alla corrosione. I materiali sono selezionati per la loro capacità di resistere a condizioni ambientali difficili, come elevata umidità o esposizione a sostanze chimiche.
  5. Isolamento: Il motore è dotato di materiali isolanti di alta qualità che garantiscono la sicurezza elettrica in ambienti esplosivi. Il sistema di isolamento è progettato per resistere ad alte temperature e prevenire guasti elettrici.

Il motore asincrono trifase antideflagrante della serie YBBP è ideale per ambienti in cui sicurezza e affidabilità sono fondamentali, offrendo prestazioni superiori in atmosfere esplosive e garantendo al contempo la conformità ai rigorosi standard di sicurezza internazionali.

Applicazioni del motore asincrono trifase antideflagrante serie YBBP

Applicazioni del motore asincrono trifase antideflagrante della serie YBBP YBBP-Series-Applicazioni-motore-asincrono-trifase-antideflagrante-1

Informazioni su FMP

FMP è un'impresa nazionale high-tech specializzata nella progettazione, sviluppo e produzione di motori avanzati e soluzioni elettromeccaniche. Ci concentriamo sulla produzione di motori delle serie YE2, YE3 e YE4, insieme a una gamma di prodotti derivati. La nostra offerta di prodotti include anche motori trifase e monofase per pompe idrauliche, motori con alloggiamento in alluminio, motori non standard per pompe idrauliche, riduttori di ingranaggi per turbine a integrazione elettromeccanica e altri motori specializzati.

I prodotti FMP sono ampiamente utilizzati nell'automazione industriale, servendo settori chiave come torni CNC, macchinari per la fabbricazione di scarpe, macchinari per la lavorazione del legno, macchinari per la lavorazione dei metalli, macchinari per la plastica e macchinari per l'edilizia. Con un forte impegno per l'innovazione e la qualità, FMP garantisce che tutti i prodotti soddisfino i più elevati standard di prestazioni.

Oltre alla nostra gamma completa di prodotti, siamo orgogliosi di offrire soluzioni personalizzate su misura per le esigenze specifiche dei nostri clienti. Che abbiate bisogno di motori specializzati, prodotti non standard o sistemi integrati, FMP lavora a stretto contatto con i clienti per fornire soluzioni personalizzate di alta qualità. La nostra attenzione all'ingegneria di precisione e alla soddisfazione del cliente guida il nostro continuo successo nei mercati globali.

In FMP ci impegniamo a costruire partnership a lungo termine e reciprocamente vantaggiose, supportando il successo dei nostri clienti in ogni progetto.

Fabbrica di motori trifase Fabbrica-di-motori-trifase-2
Fabbrica-di-motori-trifase-1 Fabbrica-di-motori-trifase-3
Fornitori di motori a induzione monofase Produttori di motori a induzione monofase-1
Produttori di motori a induzione monofase Motore a induzione monofase in vendita

Autore: CX

Prodotti correlati

it_ITIT
en_USEN it_ITIT
