Caratteristiche della serie FMP-DWJC

Trasmissione ad alta precisione: Utilizza una struttura a ingranaggi elicoidali e a vite senza fine, con ingranaggi rettificati di precisione per un funzionamento regolare, bassa rumorosità, elevata coppia di uscita ed eccellente efficienza di trasmissione.
Alloggiamento resistente e leggero: Realizzato in pressofusione di alluminio di precisione, offre un design accattivante, peso leggero e un'eccellente dissipazione del calore.
Installazione flessibile: Supporta sia il montaggio inferiore che laterale, semplificando l'installazione e riducendo l'intensità di lavoro per gli operai.
Controllo preciso del limite: Dotato di un dispositivo di finecorsa a molla per regolazioni facili e precise, che consente il controllo dell'arresto del motore entro un intervallo da 1 a 75 giri. Include doppi interruttori di sicurezza per un funzionamento sicuro.

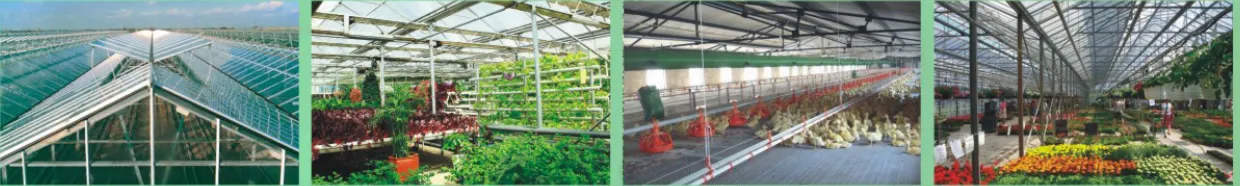

Applicazioni versatili: Ideale per sistemi di tende e finestre per serre agricole, ventilazione di stalle e altri scenari che richiedono rapporti di trasmissione elevati e un intervallo di movimento controllato.

Secificazione

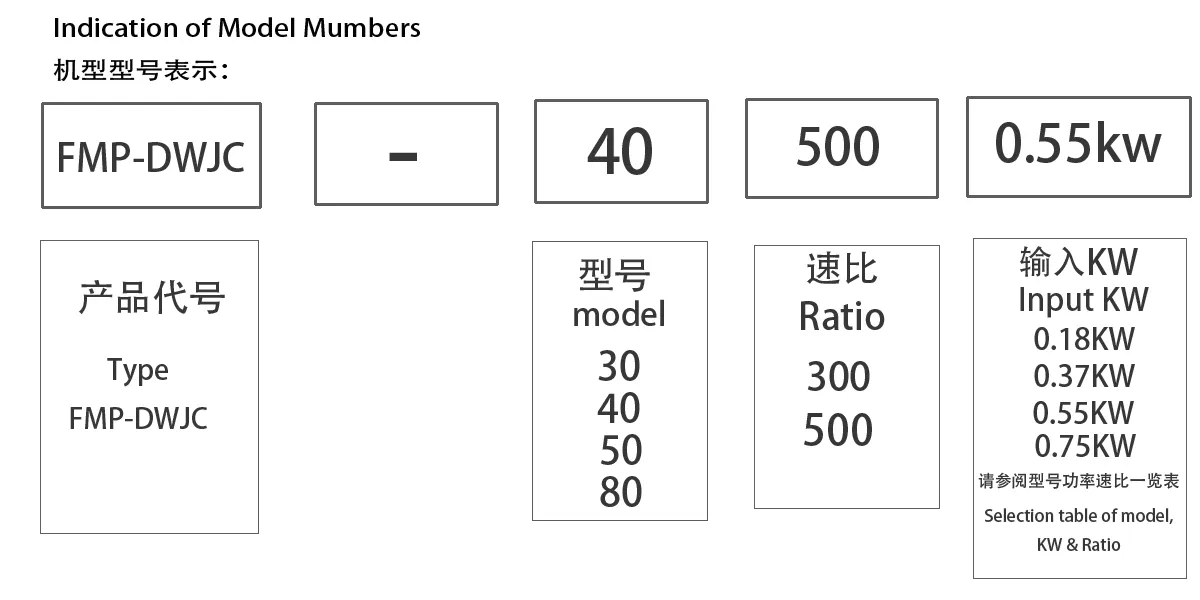

Indicazione dei numeri del modello

Tabella di selezione di modello, kW e rapporto

型号 Modello	RAPPORTO DI RAPPORTO	输出转速 VELOCITÀ DI USCITA giri/min	Coppia di uscita Nm	Potenza in ingresso kW	电机保护等级 MOTOR SFEFY GADE	Tensione di alimentazione V	Frequenza Hz	Gamma LIMIT CONTROL
FMP-DWJC-30	1	300		0.18	lp55	380	50	1～75转 (输入单轴转速) 1～75r (VELOCITÀ DI USCITA)
FMP-DWJC-40	500	2.6	400	0.37
FMP-DWJC-40	300	5.2	300	0.37
FMP-DWJC-50	500	2.6	600	0.55
FMP-DWJC-50	300	5.2	400	0.55
FMP-DWJC-80	500	2.6	800	0.75
FMP-DWJC-80	300	5.2	600	0.75

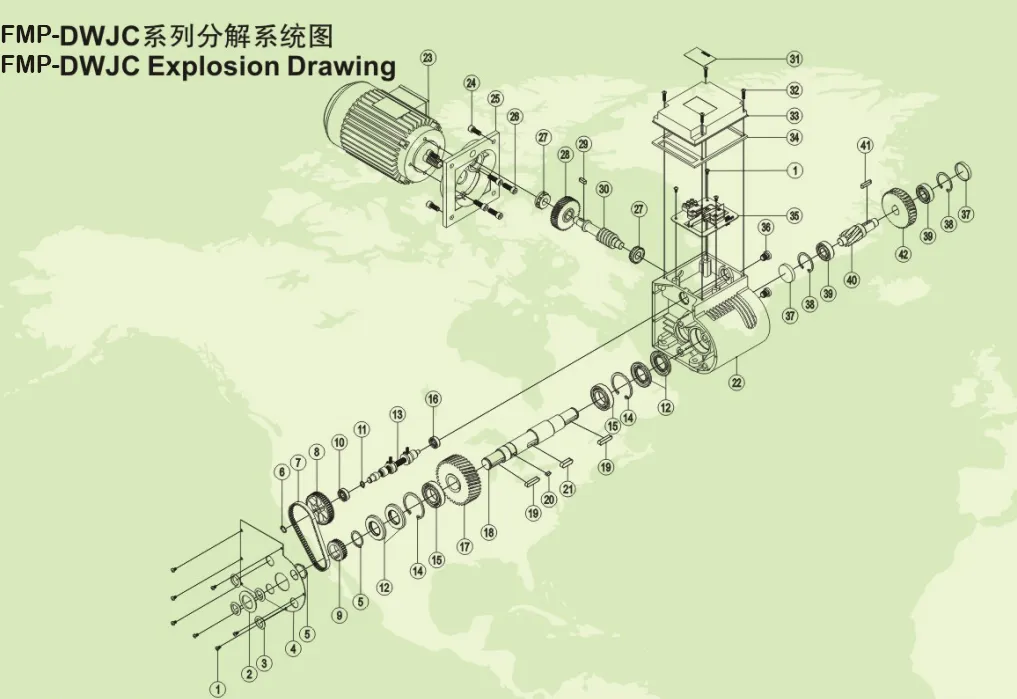

Disegno di esplosione

NO.	Nome delle parti	NO.	Nome delle parti
1	十字槽盘头螺钉 VITE A TESTA PIANA CON INCASTRO A CROCE	22	Scatola di caramelle
2	Anello di tenuta	23	Motore elettrico
3	Parte SIDE COVER	24	六角窝头螺钉 VITI A TESTA ESAGONALE INCASATA
4	轴用弹性挡圈 ANELLI ANELLO DI SICUREZZA PER ALBERO	25	COPERTINA DEL LIBRO
5	CINGHIA SINCRONA	26	六角窝头螺钉 VITI A TESTA ESAGONALE INCASATA
6	Ruota sincrona	27	CUSCINETTO A SFERE
7	Ruota sincrona	28	Attrezzatura da palestra
8	CUSCINETTO A SFERE	29	Chiave di accesso rapido
9	轴用弹性挡圈 ANELLI ANELLO DI SICUREZZA PER ALBERO	30	Albero senza fine
10	Guarnizione in gomma per olio	31	TARGHETTA 铭牌
11	MODULO LIMITE	32	十字槽盘头螺钉 VITE A TESTA PIANA CON INCASTRO A CROCE
12	孔用弹性挡圈 ANELLI DI SICUREZZA PER FORO	33	COPERTURA DELL'IMBALLAGGIO
13	CUSCINETTO A SFERE	34	控制器模块 MODULO CONTROLLER
14	Attrezzatura da palestra	35	六角窝头螺钉 VITI A TESTA ESAGONALE INCASATA
15	ALBERO DI USCITA	36	孔用弹性挡圈 ANELLI DI SICUREZZA PER FORO
16	Chiave di accesso rapido	37	CUSCINETTO A SFERE
17	Chiave di accesso rapido	38	ALBERO DEL CAMBIO
18	Chiave di accesso rapido	39	Chiave di accesso rapido
19	Chiave di accesso rapido	40	Ingranaggio a vite senza fine
20	Chiave di accesso rapido	41	Chiave di accesso rapido
21	Chiave di accesso rapido	42	Ruota a vite senza fine

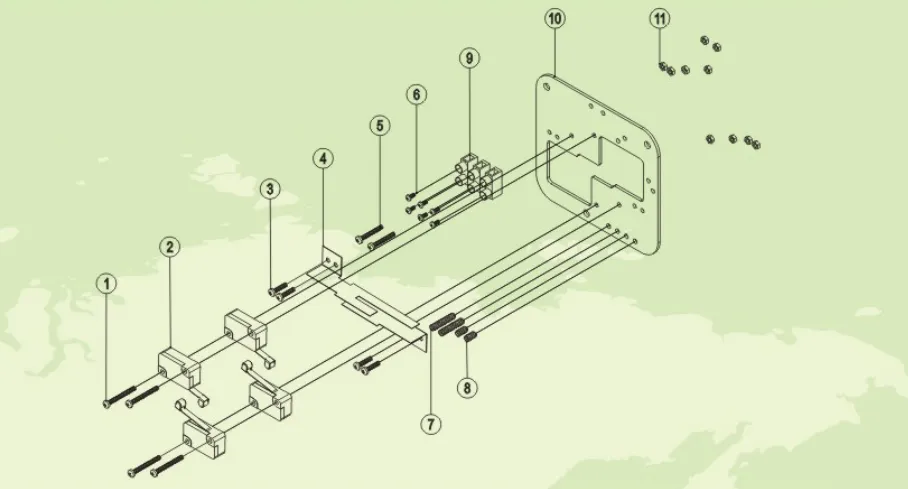

Disegno esploso del modulo controller

NO.	Nome delle parti
1	十字槽盘头螺钉 VITE A TESTA PIANA CON INCASTRO A CROCE
2	MICRO SWITCH per il controllo remoto
3	十字槽盘头螺钉 VITE A TESTA PIANA CON INCASTRO A CROCE
4	Foto di balestra
5	十字槽盘头螺钉 VITE A TESTA PIANA CON INCASTRO A CROCE
6	内六角平头紧定螺钉 GRANO A CROCE ESAGONALE CON PUNTA PIATTA
7	内六角平头紧定螺钉 VITE DI FISSAGGIO ESAGONALE CON PUNTA PIATTA
8	接线端子 AMPHENOL CONNECTOR
9	Piastra di base
10	六角螺帽 HEX NU

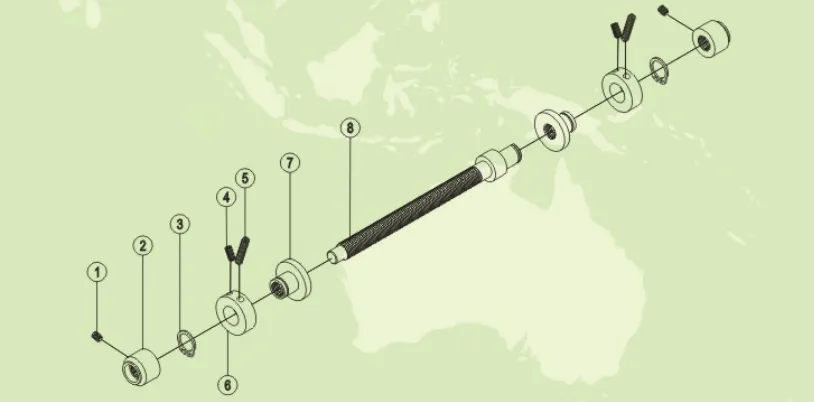

Disegno di esplosione del modulo limite

NO.	零件名称 NOME delle PARTI
1	VITE DI FISSAGGIO ESAGONALE CON PUNTA PIATTA
2	Dado di arresto
3	軸用鎖性扣環 ANELLI ANELLO DI SICUREZZA PER ALBERO
4	VITE DI FISSAGGIO ESAGONALE CON PUNTA PIATTA
5	VITE DI FISSAGGIO ESAGONALE CON PUNTA PIATTA
6	Anello a dado
7	NUT (Noce di cocco)
8	Vite di comando

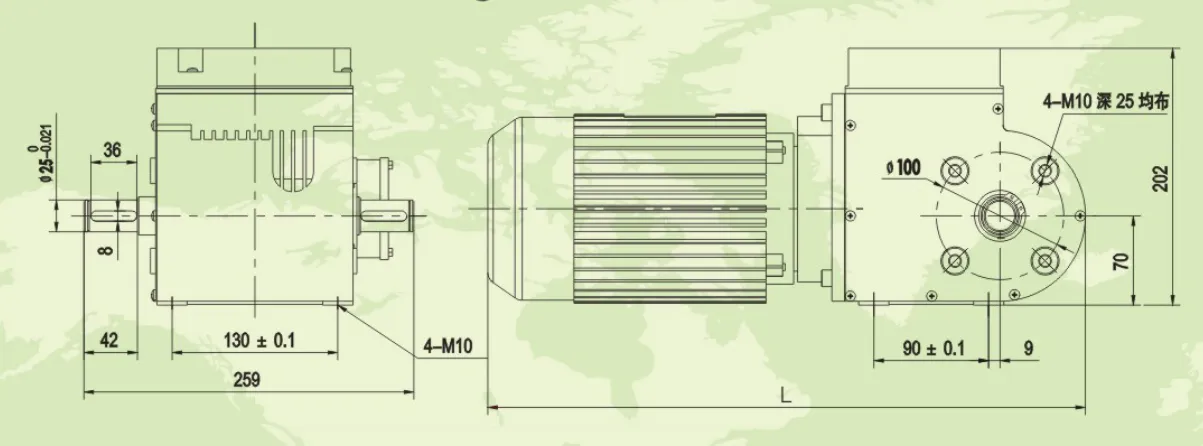

Disegno dimensionale del prodotto

KW (功率)	长度 (mm)	Peso netto (kg)
0.18	440	15
0.37	460	17
0.55/0.75	475	20

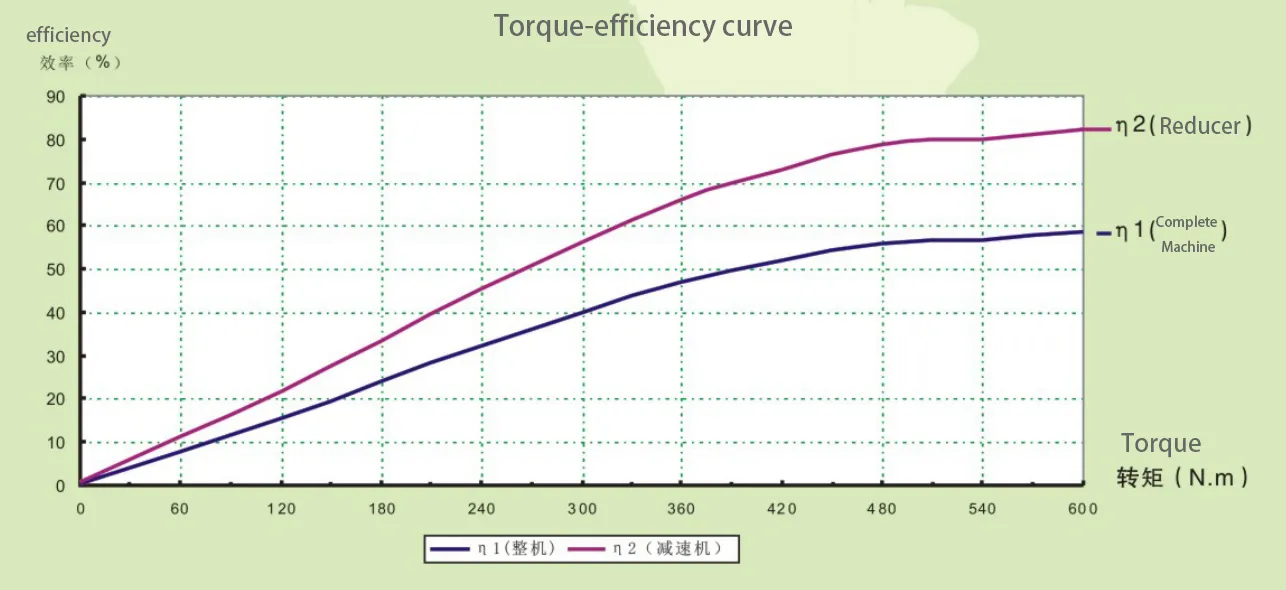

Grafico di efficienza e coppia del timone

Modello riduttore: FMP-DWJC-50-500:1-0,55 kW

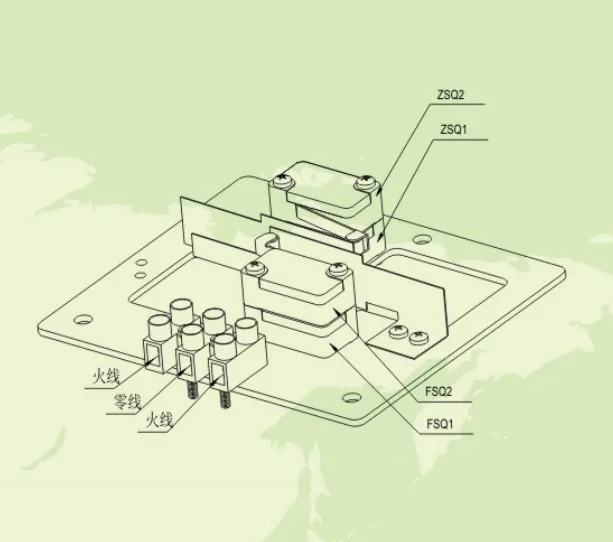

Limite di istruzioni

1. Serrare le due viti di fissaggio esagonali sull'anello esterno del dado. Quando la vite ruota, il dado si muove insieme alla vite. Quando si sposta fino al punto finale, il dado ruoterà insieme alla vite. La vite lunga sul dado sposterà la molla per aprire prima l'interruttore FSQ1 (o ZSQ1) e la macchina si fermerà.
2. In caso di guasto di FSQ1 o ZSQ1, la macchina continua a ruotare. La vite lunga continuerà a muovere la molla per aprire FSQ2 (o ZSQ2) e la macchina si fermerà. FSQ2 e ZSQ2 svolgono una doppia funzione di sicurezza.
3. Allentare le due viti esagonali di fissaggio per regolare la posizione relativa del dado sulla vite e controllare la posizione di arresto.

FAQ e soluzioni

Difetti comuni	Risoluzione dei problemi
Dopo aver installato il motore di avvolgimento della serra, non può muoversi avanti o indietro	1. Verificare che l'alimentazione e le linee di controllo siano installate correttamente secondo lo schema elettrico e riavviare dopo aver verificato che non vi siano anomalie. 2. Verificare che il posizionamento dell'alimentazione di controllo sia corretto. Il metodo è il seguente: osservare la direzione di alimentazione dell'azionamento installato e verificare che la direzione di alimentazione in avanti e indietro sia coerente con la direzione di azionamento. In caso contrario, le direzioni di alimentazione in avanti e indietro non funzioneranno correttamente. Dopo la verifica, è necessario reinstallare l'azionamento o regolare nuovamente la direzione di alimentazione. 3. Controllare il dispositivo di finecorsa per verificare se un interruttore è in stato aperto. In tal caso, premere l'interruttore in posizione e riavviare.
Dopo che il riduttore viene riavviato dopo aver funzionato fino alla fine, non può muoversi avanti o indietro	1. In questo caso, aprire prima il dispositivo di commutazione e verificare che un interruttore sia scollegato. Premere l'interruttore per individuarlo e riavviarlo. 2. Se tutti gli interruttori sono premuti, verificare che il contattore dell'azionamento si sia sbloccato in tempo. In caso contrario, valutare la sostituzione del contattore. 3. Quando si verifica questo tipo di guasto, non forzare il contattore, non avviare forzatamente il dispositivo di potenza, non danneggiare gli ingranaggi del riduttore o danneggiare il funzionamento meccanico rigido.
Eseguire il sollevamento	Se il motore si avvia dopo l'avvio del sollevatore, significa che è sovraccarico. Verificare che la struttura di trasmissione sia idonea al sollevamento e cercare di evitare il motore.
Limitare il fallimento	1. Regolare nuovamente la posizione di sollevamento. 2. Ricollegare e regolare la posizione di sollevamento. 3. Controllare, riparare e aggiornare
rumore eccessivo	1. Aggiungere olio lubrificante. 2. Serrare nuovamente le viti.
