معدات متعرجة

ما هي التروس المتعرجة؟

ترس عظم السمكة هو نوع محدد من التروس الحلزونية المزدوجة يتميز بنمط أسنانه المميز على شكل حرف V. تخيل ترسين حلزونيين بأذرع متقابلة - يسارًا ويمينًا - متصلين جنبًا إلى جنب. من الأعلى، تشبه الأخاديد حرف "V"، مُشكلةً نمطًا متعرجًا، يشبه إلى حد كبير عظام السمكة. على عكس التروس الحلزونية القياسية، تُلغي تروس عظم السمكة الأحمال المحورية الإضافية لأن قوة الدفع من أحد الجانبين تُلغي قوة الدفع من الجانب الآخر. هذا التصميم الفريد يجعلها مثالية لتطبيقات عزم الدوران العالي حيث يكون الاستقرار والكفاءة أمرًا بالغ الأهمية.

مزايا تروس متعرجة

تتميز تروس عظم السمكة بالعديد من الفوائد الرئيسية:

• لا يوجد حمل محوري: تعمل الأسنان الحلزونية المتقابلة على تحييد الدفع المحوري، مما يلغي الحاجة إلى محامل دفع كبيرة ويبسط التصميمات الميكانيكية.
• نقل طاقة سلس: تعمل أسنان متعددة في وقت واحد، مما يضمن تشغيلًا سلسًا وهادئًا مع الحد الأدنى من الاهتزاز - مثالي للآلات الدقيقة.
• قدرة تحميل عالية: يسمح طول الأسنان الممتد لتروس عظم السمكة بالتعامل مع عزم دوران كبير، مما يجعلها الخيار الأفضل للمعدات الثقيلة.
• متانة محسنة: يقلل التصميم المتوازن من التآكل، مما يطيل عمر المعدات حتى في ظل الظروف الصعبة.

وتجعل هذه المزايا من التروس المتعرجة بديلاً متفوقًا للتروس الحلزونية أو المحفزة التقليدية في تطبيقات محددة.

مادة تروس متعرجة

يتم استخدام الفولاذ 42CrMo والفولاذ 40CrNiMo بشكل عام في إنتاج التروس المتعرجة.

الفرق بين الترس الحلزوني والترس المتعرج

تُستخدم كلٌّ من التروس الحلزونية والمتعرجة في نقل الطاقة الميكانيكية، مما يوفر تشغيلًا سلسًا وهادئًا، إلا أنهما يختلفان اختلافًا كبيرًا في التصميم والأداء والاستخدام. فيما يلي مقارنة موجزة:

الاختلافات الرئيسية

1. تصميم الأسنان
   • ترس حلزوني:أسنان حلزونية مفردة (يسار أو يمين).
   • معدات متعرجة:حلزون مزدوج متماثل (مُدمج من الجهة اليسرى واليمنى).
2. قوة الدفع
   • ترس حلزوني:يولد دفعًا محوريًا، مما يتطلب محامل متخصصة.
   • معدات متعرجة:التصميم المتماثل يلغي الدفع المحوري.
3. زاوية الحلزون
   • ترس حلزوني: يقتصر على 20–25 درجة بسبب الدفع.
   • معدات متعرجة:حتى 45 درجة، مما يعزز الأداء.
4. نقل الطاقة
   • ترس حلزوني:الدفع المحوري يحد من سعة عزم الدوران.
   • معدات متعرجة:عزم دوران أعلى بدون قوة محورية.
5. تعقيد التصنيع
   • ترس حلزوني:بسيطة وفعالة من حيث التكلفة.
   • معدات متعرجة:معقدة ومكلفة.
6. المحامل
   • ترس حلزوني:تحتاج إلى محامل حمولة شعاعية ومحورية.
   • معدات متعرجة:مطلوب محامل حمولة شعاعية فقط.
7. التطبيقات
   • ترس حلزوني:السيارات والآلات العامة.
   • معدات متعرجة:التوربينات وعلب التروس الكبيرة.

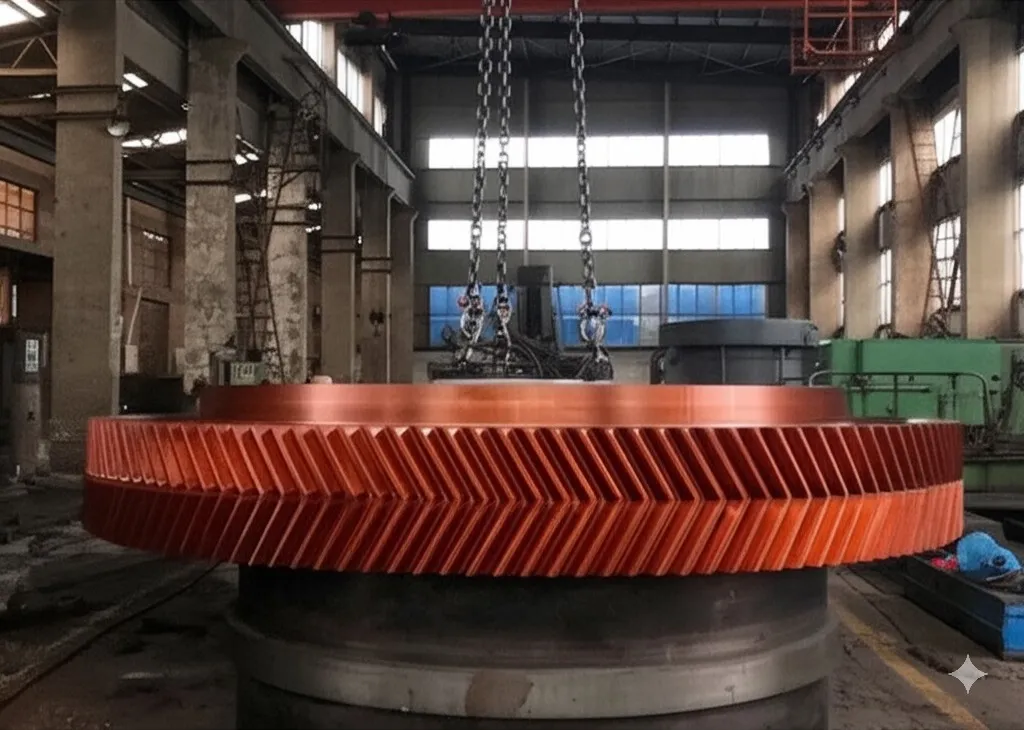

اليسار: معدات متعرجة نموذجية	يمين: ترس حلزوني مزدوج نموذجي

جدول المقارنة

وجه	ترس حلزوني	معدات متعرجة
تصميم الأسنان	حلزون واحد	حلزون متماثل مزدوج
قوة الدفع	حاضر	لا أحد
زاوية الحلزون	20–25 درجة	حتى 45 درجة
سعة عزم الدوران	أدنى	أعلى
تصنيع	بسيطة/رخيصة	معقد/مكلف
المحامل	شعاعي + محوري	شعاعي فقط
التطبيقات	السيارات والآلات	التوربينات وعلب التروس الكبيرة

ملاحظة المصطلحات

تفتقر "التروس المتعرجة" عادةً إلى أخدود مركزي، في حين أن "التروس الحلزونية المزدوجة" تحتوي على أخدود مركزي، ولكن كلاهما يزيل الدفع المحوري.

تعتبر التروس الحلزونية فعالة من حيث التكلفة ومتعددة الاستخدامات للاستخدام العام، في حين تتفوق التروس المتعرجة في التطبيقات ذات عزم الدوران العالي على الرغم من التكاليف الأعلى.

تطبيقات التروس المتعرجة

تتألق تروس عظم السمكة في الصناعات التي تتطلب نقل طاقة قويًا وموثوقًا. إليك أماكن تواجدها في جميع أنحاء إيطاليا وخارجها:

• الآلات الثقيلة: في ميلانو، مركز الابتكار الصناعي، تعمل التروس المتعرجة على تشغيل أدوات الآلات الكبيرة والضغط، مما يضمن الكفاءة في مصانع التصنيع.
• الدفع البحري: في مدينة البندقية، المشهورة بتراثها البحري، تشكل هذه التروس جزءًا لا يتجزأ من علب تروس السفن، مما يوفر عزم دوران موثوقًا به لدفع السفن.
• صناعة السيارات: في بولونيا، حجر الزاوية في قطاع السيارات في إيطاليا، تعمل التروس المتعرجة على تعزيز علب التروس والتفاضلات، مما يعزز أداء السيارة.
• قطاع الطاقة: في فلورنسا، المعروفة ببراعتها الهندسية، تعمل التروس المتعرجة على تشغيل توربينات الرياح وتوربينات الغاز، مما يدعم حلول الطاقة المستدامة.

من القوى الصناعية الكبرى إلى التكنولوجيا المتطورة، تلعب التروس المتعرجة دورًا حيويًا في الحفاظ على حركة الاقتصاد الإيطالي.

تصنيع تروس متعرجة

إنتاج تروس متعرجة ليس بالأمر الهيّن. فتصميمها المعقد على شكل حرف V يُشكّل تحدياتٍ لا تستطيع آلات قطع التروس التقليدية التعامل معها، إذ تُخاطر قواطع التفريز التقليدية بالتداخل مع النصف الآخر من الترس. يتطلب تحقيق الدقة معداتٍ متخصصة، مثل مُشكِّل تروس سايكس أو ماكينات CNC المتطورة. كما أتاحت الابتكارات الحديثة، مثل الطباعة ثلاثية الأبعاد، إنتاج تروس متعرجة خفيفة الوزن ودقيقة. في FMP، نستفيد من أحدث التقنيات للتغلب على هذه التحديات، ونضمن أن كل ترس يُلبي أعلى المعايير.
