ضرس مسنن منتهي

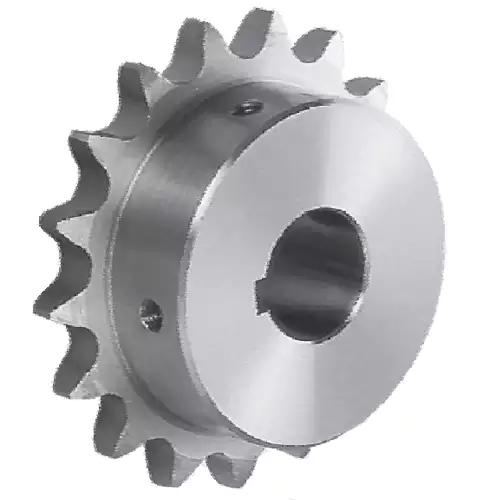

ضرس أسنان غير متصلب

تتميز هذه العجلات المسننة بأسنان غير معالجة حرارياً أو مُقسّاة، مما يجعلها مثالية للتطبيقات التي تتطلب قدرة تحمل متوسطة وتآكلاً أقل حدة. تُستخدم العجلات المسننة غير المُقسّاة عادةً في التطبيقات ذات السرعات المنخفضة أو في البيئات التي لا يُشكّل فيها التآكل مشكلة كبيرة.

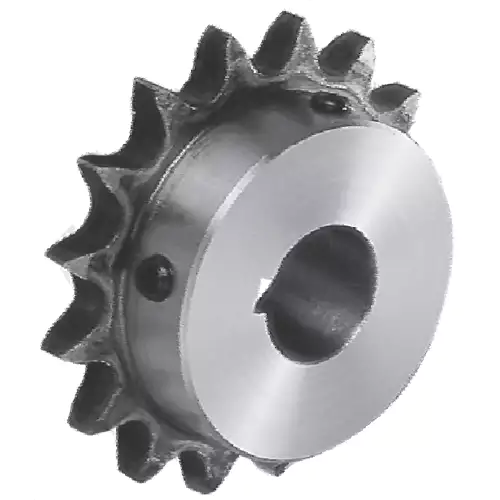

أسنان مسننة مقواة

صُممت أسنان مسننة مُقوّاة بأسنان مُعالجة حرارياً لتعزيز القوة والمتانة ومقاومة التآكل. هذه الأسنان المُقوّاة تجعل هذه الأسنان مُناسبة للتطبيقات عالية السرعة والأحمال، أو البيئات التي تتطلب المتانة والأداء. تُستخدم هذه الأسنان عادةً في التطبيقات الصناعية الأكثر تطلباً، حيث توفر عمر خدمة أطول وأداءً موثوقاً به في الظروف القاسية.

المعيار الأوروبي PDF

المعيار الأمريكي PDF

PDF القياسي الآسيوي

ضرس ذو تجويف نهائي بمعيار أوروبي

ضرس مسنن جاهز لسلاسل الأسطوانة DIN8187-ISO/R606

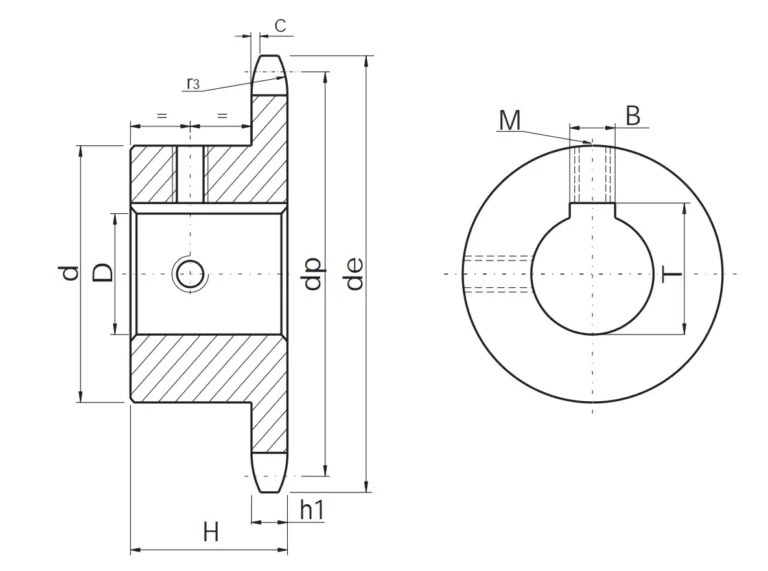

ضرس مكتمل التجويف 1

لا.	مقاس	الملعب ملم	بكرة مم	العرض الداخلي مم	مجموعة الأسنان
06ب-1	3/8 بوصة × 7/32 بوصة	9.525	6.35	5.72	10-25
08ب-1	1/2 بوصة × 5/16 بوصة	12.7	8.51	7.75	10-25
10ب-1	5/8 بوصة × 3/8 بوصة	15.875	10.16	9.65	10-25
12ب-1	3/4 بوصة × 7/16 بوصة	19.05	12.07	11.68	10-25
16ب-1	1 بوصة × 17.02 ملم	25.4	15.88	17.02	11-25
20ب-1	1″1/4×3/4″	31.75	19.05	19.56	9-20

ضرس مسنن ذو تجويف نهائي من النوع الأمريكي القياسي

لا.	الملعب ملم	عرض السن B1	أسطوانة	مجموعة الأسنان
35BS*	3/8″	0.168″	0.200″	9-112
35BS*HT	3/8″	0.168″	0.200″	9-30
41BS*	1/2″	0.227″	0.306″	9-112
40BS*	1/2″	0.284″	0.312″	9-112
40BS*HT	1/2″	0.284″	0.312″	9-30
50BS*	5/8″	0.343″	0.400″	9-112
50BS*HT	5/8″	0.343″	0.400″	9-24
60BS*	3/4″	0.459″	0.468″	9-112
60BS*HT	3/4″	0.459″	0.468″	9-20
80BS*	1″	0.575″	0.625″	9-60
80BS*HT	1″	0.575″	0.625″	9-20
80BS*W	1″	ب1=0.557″ ب1=0.575″ ب2=1.710″	0.625″	10-18
D80BS*أجهزة	1″	ب1=0.557″ ب1=0.575″ ب2=1.710″	0.625″	12-24
100BS*	1 1/4″	0.692″	0.750″	8-25

ضرس ذو تجويف نهائي قياسي آسيوي

لا.	الملعب ملم	العرض الداخلي	أسطوانة	مجموعة الأسنان
SUSFBP11B	3.7465	1.83	2.285	12-48
FBP15B/FBN15B	4.7625	2.38	2.48	11-35
FBN25B	6.35	3.18	3.3	16-40
FBN35B/FBK35B	9.525	4.78	5.08	9-40
FBN40B/FBK40B	12.7	7.95	7.95	9-40
FBN50B/FBK50B	15.875	9.53	10.16	9-35
FBN60B/FBK60B	19.05	12.07	11.91	9-30
FBN80B/FBK80B	25.4	15.88	15.88	9-21
FBN100B	31.75	19.05	19.05	10-21
FBN120B	38.10	25.40	22.23	10-21

مميزات ضرس التجويف النهائي

ثقب معالج مسبقًا:
يتم تشكيل التجويف المركزي للعجلة المسننة بدقة إلى القطر المطلوب، وغالبًا ما يتضمن فتحات المفاتيح وثقوب البراغي المضبوطة لمزيد من الراحة أثناء التثبيت.
توافق العمود:
تم تصميمها لتناسب أحجام العمود القياسية، حيث تعمل العجلات المسننة ذات الثقوب النهائية على تقليل الحاجة إلى التشغيل أو التعديلات الإضافية، مما يضمن تكاملاً خاليًا من المتاعب في نظامك.
مفتاح الطريق:
يتم تصنيع مسار مفتاح مسبقًا في العجلة المسننة لاستيعاب المفتاح، مما يضمن نقل عزم الدوران بشكل موثوق بين العجلة المسننة والعمود، ومنع الانزلاق.

مجموعة ثقوب البراغي:
تسمح فتحات البراغي المثقوبة مسبقًا بالتثبيت الآمن للعجلة المسننة على العمود، مما يضمن التشغيل المستقر والموثوق به في التطبيقات الصعبة.
خيارات المواد:
تتوفر العجلات المسننة النهائية في مجموعة متنوعة من المواد، بما في ذلك الفولاذ والفولاذ المقاوم للصدأ والبلاستيك، لتلبية المتطلبات المحددة لتطبيقك.
سهولة التركيب:
بفضل الثقوب المصنعة مسبقًا، تعمل أسنان العجلة المسننة ذات الثقوب النهائية على تبسيط عملية التثبيت، مما يزيل الحاجة إلى معالجة الثقوب المخصصة ويقلل من وقت التثبيت.

بالنسبة للتطبيقات التي تتطلب التركيب السريع والمباشر على عمود، توفر العجلات المسننة ذات الثقوب النهائية حلاً ملائمًا وفعالًا دون الحاجة إلى تشغيل إضافي.
