ضرس ذو قفل مخروطي / مدبب

إذا لم يكن المنتج الذي تحتاجه مدرجًا في القائمة، فاستمر واحصل على عرض أسعار مجاني!

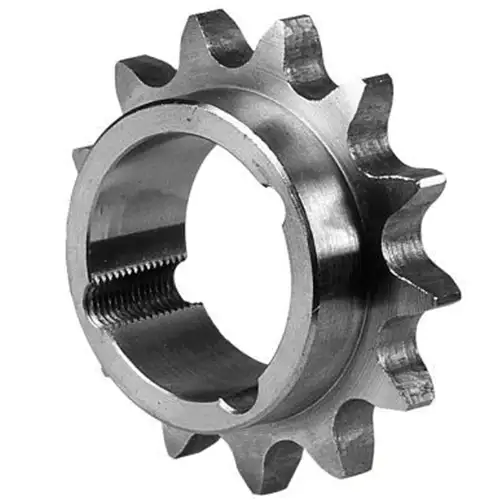

ضرس مخروطي أحادي البطانة

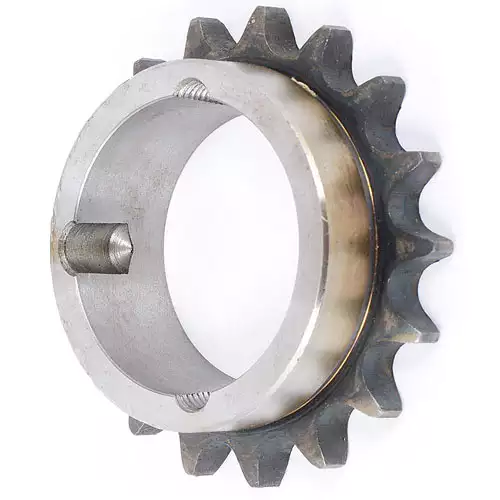

ضرس مخروطي أحادي البطانة

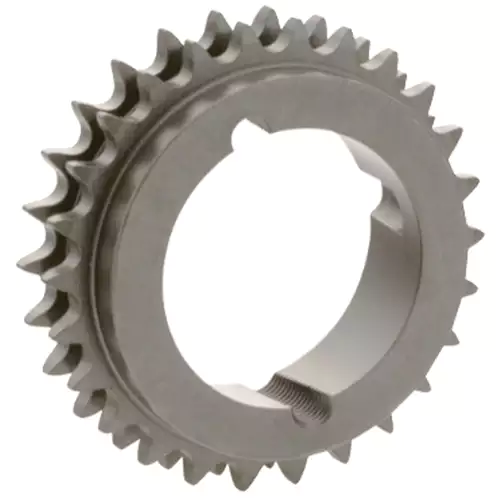

ضرس مخروطي أحادي البطانة

المعيار الأوروبي PDF

المعيار الأمريكي PDF

ضرس مخروطي ذو معيار أوروبي

لسلاسل الأسطوانة DIN8187-ISO R 606

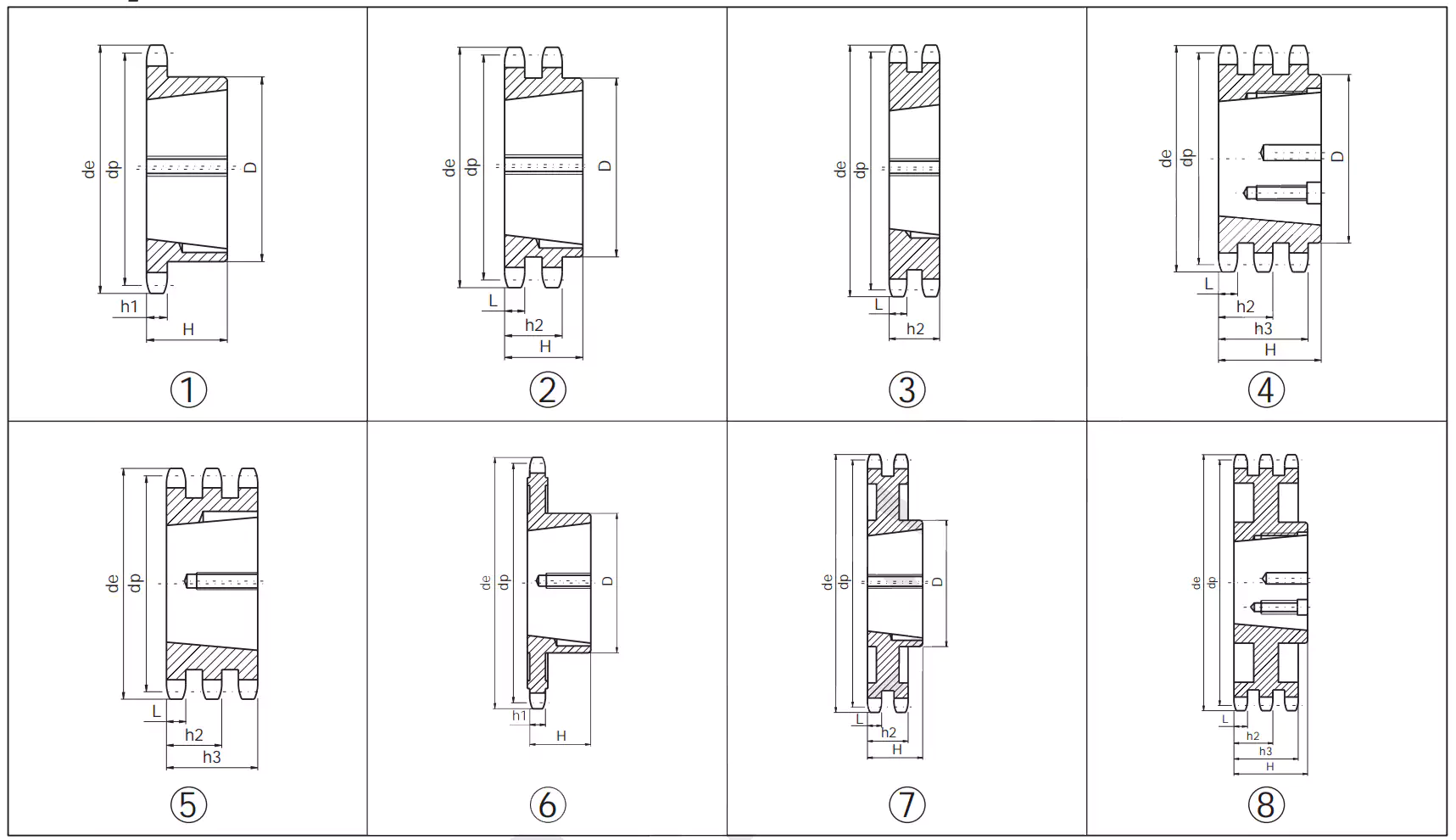

ضرس ذو تجويف مخروطي 0

لا.	مقاس	نصف قطر السن r	عرض نصف القطر C	عرض السن	درجة السلسلة	العرض الداخلي للسلسلة	بكرة السلسلة
06ب-1-2-3	3/8 بوصة × 7/32 بوصة	10	1	ح1=5.3 h2=15.4 ح3=25.6 ل=5.2	9.525	5.73	6.53
08ب-1-2-3	1/2 بوصة × 5/16 بوصة	13	1.3	ح1=7.2 h2=21 ح3=34.9 ل=7	12.7	7.75	8.51
10ب-1-2-3	5/8 بوصة × 3/8 بوصة	16	1.6	ح1=9.1 h2=25.5 ح3=42.1 ل=9	15.875	9.65	10.16
12ب-1-2-3	3/4 بوصة × 7/16 بوصة	19	2	ح1=11.1 h2=30.3 ح3=49.8 ل=10.8	19.05	11.68	12.07
16ب-1-2-3	1 بوصة × 17.02 مم	26	2.5	ح1=16.2 h2=47.7 ح3=79.6 ل=15.8	25.4	17.02	15.88
20ب-1-2-3	1”1/4×3/4”	32	3.5	ح1=18.5 h2=54.6 ح3=91 ل=18.2	31.75	19.56	19.05

ضرس مخروطي قياسي أمريكي

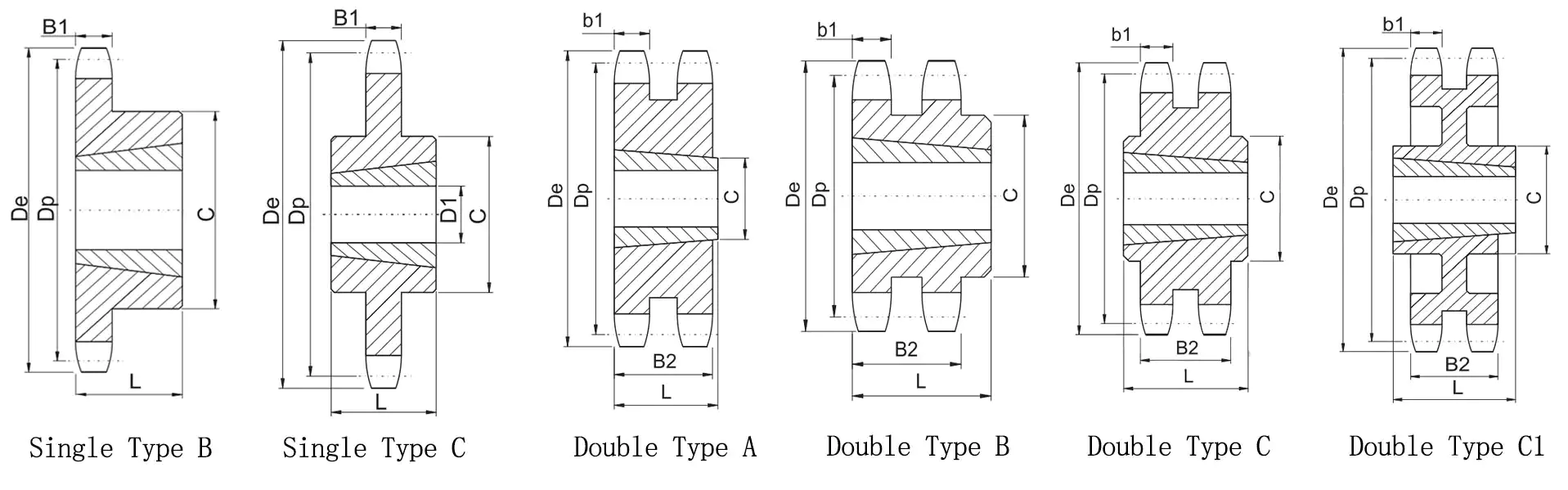

0-ضرس أمريكي مخروطي الشكل-1

لا.	يقذف	أسطوانة	العرض الداخلي B1	مجموعة الأسنان
35BTB*	3/8 بوصة	0.200 بوصة	0.168 بوصة	18-112
D35BTB*H	3/8 بوصة	0.200 بوصة	ب1=0.162″	19-22
			ب2=0.561″
D35BTB*	3/8 بوصة	0.200 بوصة	ب1=0.162″	26-112
			ب2=0.561″
41BTB*	نصف بوصة	0.306 بوصة	0.227 بوصة	14-96
40BTB*H	نصف بوصة	0.312 بوصة	0.284 بوصة	14-30
40BTB*	نصف بوصة	0.312 بوصة	0.284 بوصة	14-112
D40ATB*H	نصف بوصة	0.312 بوصة	ب1=0.275″	15-25
			ب2=0.841″
D40BTB*	نصف بوصة	0.312 بوصة	ب1=0.275″	30-102
			ب2=0.841″
50 بي تي بي*	5/8 بوصة	0.400 بوصة	0.343 بوصة	12:30 مساءً
D50ATB*H	5/8 بوصة	0.400 بوصة	0.343 بوصة	12-112
D50ATB*H	5/8 بوصة	0.400 بوصة	ب1=0.332″	14-25
			ب2=1.045″
D50BTB*	5/8 بوصة	0.400 بوصة	ب1=0.332″	30-102
			ب2=1.045″
60BTB*H	3/4 بوصة	0.468 بوصة	0.459 بوصة	11:30 مساءً
60BTB*	3/4 بوصة	0.468 بوصة	0.459 بوصة	11-84
D60BTB*H	3/4 بوصة	0.468 بوصة	ب1=0.444″	13-25
			ب2=1.341″
D60ATB*H	3/4 بوصة	0.468 بوصة	ب1=0.444″	18-19
			ب2=1.341″
D60CTB	3/4 بوصة	0.468 بوصة	ب1=0.444″	36-95
			ب2=1.341″
80BTB*H	1 بوصة	0.625 بوصة	0.575 بوصة	10:30 مساءً
80BTB*	1 بوصة	0.625 بوصة	0.575 بوصة	10-80
D80ATB*H	1 بوصة	0.625 بوصة	ب1=0.557″	13-18
			ب2=1.710″
D80BTB*H	1 بوصة	0.625 بوصة	ب1=0.557″	19-25
			ب2=1.710″
D80CTB*	1 بوصة	0.625 بوصة	ب1=0.557″	30-95
			ب2=1.710″
100 بي تي بي*	1 1/4 بوصة	0.750 بوصة	0.692 بوصة	11-60
120 بي تي بي*	1 1/2 بوصة	0.875 بوصة	0.924 بوصة	12-80
140BTB*	1 3/4 بوصة	1.000 بوصة	0.924 بوصة	12-70
160BTB*	2 بوصة	1.125 بوصة	1.156 بوصة	11-60
